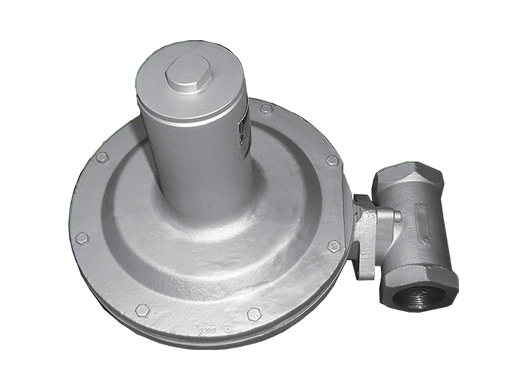

Подпружиненный, прямолинейный понижающий или обратный регулятор давления Masoneilan серии 174

Регуляторы серии Masoneilan 174-это подпружиненный регулятор прямого действия для снижения давления или сброса давления в различных промышленных системах. Большая площадь диафрагмы обеспечивает более точное управление при низких установках давления, а конструкция рычага обеспечивает отличную герметичность отсечки. Эти регуляторы доступны в размерах корпуса от ½ ” до 1½” (от DN15 до DN40) с максимальным входным давлением 145 фунтов на квадратный дюйм (10 бар). Простая конструкция делает его очень гибким, легким в установке и обслуживании.

Общие сведения

  • Подача для открытия или закрытия конструкция (в зависимости от функции)
  • Внутренний датчик давления
  • Упругое одиночное сиденье
  • Эластомерная Диафрагма
  • Гибкая ориентация корпуса для упрощения монтажа
  • Подпружиненный регулятор с прямым приводом для снижения давления или сброса давления

Подпружиненный, прямолинейный понижающий или обратный регулятор давления Masoneilan серии 174  производства Baker Hughes (Бейкер Хьюз)


Технические характеристики

Общие сведения

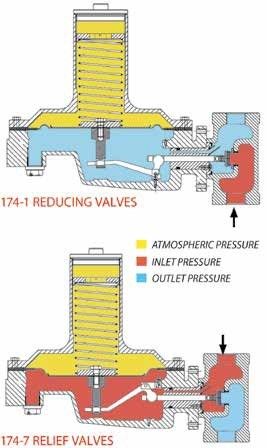

Функция

174-1 снижение давления

174-7 Обратное Давление / Сброс Давления

Обслуживание

Газ, воздух

Размер

½ ” Через 1-1 / 2” (от DN15 до DN40

Корпус

Соединения: резьбовые (NPT)

Номинальные параметры:

Максимальное Входное Давление

174-180: 145 фунтов на квадратный дюйм (10 бар))

174-7 облегчением: 4.4 дюйм (0.3 бар)

Максимальное Выходное Давление

174-1 сокращения: 8.8 фунтов на квадратный дюйм (0.61 Барг)

Заданный Диапазон Давления:

174-1 уменьшение: 1,4 дюйма w. c. до 8,8 фунтов на квадратный дюйм

174-7 рельеф: 1,4 дюйма w. c. до 4,4 фунтов на квадратный дюйм

Температурный диапазон:

 -0,4° -194°F (от -18° до 90°C)
