Дроссельные Клапаны Тройного Смещения Серии Masoneilan 33000

Описание:

Серия Masoneilan 33000 Baker Hughes включает запатентованную конструкцию с передовым производством для обеспечения высокой производительности, тройного смещения функций, которые обеспечивают двунаправленное, изолирующее герметичное отключение в широком диапазоне давлений и температур как для управления, так и для включения/выключения. 3-й угол смещения диска, наряду с посадочной поверхностью металл-металл, обеспечивает минимальное трение для обеспечения герметичного отключения изоляции при использовании как при включении/выключении, так и при высоком дросселировании, регулирующем клапане. Сверхмощная дроссельная заслонка серии 33000 обеспечивает высокую степень нулевой утечки при менее дорогостоящей конструкции по сравнению с более крупными затворами, глобусами или шаровыми кранами, используемыми во многих изолирующих системах.

Особенности и Преимущества

Передовая конструкция и производственные процессы серии 33000 включают в себя высокую производительность, тройное смещение усиливающих функций в традиционной технологии дроссельной заслонки, чтобы обеспечить превосходную производительность в пределах легкой платформы.

Дроссельный клапан с тройным смещением серии 33000 включает в себя новые эксплуатационные характеристики повышающие производительность в том числе:

Размер

3" через 48" (80 через 1200 мм)

Номинальные характеристики: ASME CL150-CL600

Узлы и соединения

Пластина, волочение, поднятая сторона фланцевая, RTJ опционально, En фланец

Корпус:

Пластинчатые и рифленые корпуса API 609 Таблица-3 (A) (клапаны категории B до 24”)

Двойная фланцевая короткая схема: API609 Таблица 3 (C) (клапаны категории B до 24”)

o класс 150: размеры согласно ISO 5752 Базовые серии 13, EN 558-2, EN 593

o класс 300: размеры согласно ISO 5752 Базовые серии 14, EN 558-2, EN 593

Материалы корпуса

Углеродистая сталь WCC, нержавеющая сталь CF8M, низкотемпературная углеродистая сталь LCC, другие по запросу

Отделка: Тройное Смещение

Утечки:

 Класс IV (стандартно) согласно IEC 60534-4 &стандарт ANSI/РКФ-FCI 70-2

Класс V & VI (опционально) согласно IEC 60534-4 &стандарт ANSI/РКФ-FCI 70-2

Нулевая (по API 598)

Приводы

Пружинно-диафрагменный, скотч-хомут поршневой, ручной редуктор, другие по запросу

Неотъемлемые Характеристики:

Равный процент

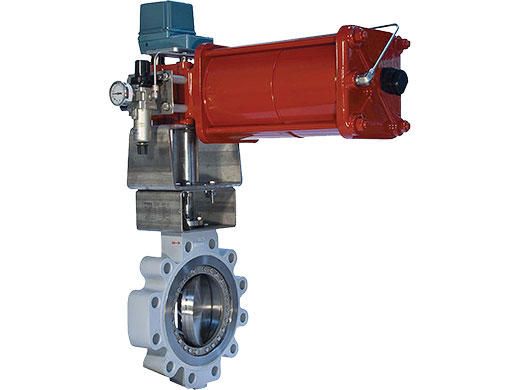

Дроссельные Клапаны Тройного Смещения Серии Masoneilan 33000  производства Baker Hughes (Бейкер Хьюз)
Низкое Трение, Нулевая Утечка

Низкое Трение, Нулевая Утечка

Наша запатентованная технология седла и уплотнения обеспечивает более надежный клапан с использованием прочного уплотнения металл-металл для достижения огнестойкой сертификации API 607 и ISO EN 10497, обеспечивая при этом нулевую двунаправленную утечку. Усовершенствованное изготовление посадочных элементов в виде смещенной конической конструкции позволяет обеспечить минимальное трение при дросселировании до последнего момента закрытия, когда седло клапана соприкасается с диском.

Полная Мощность Cv

Полная Мощность Cv

Конструкция, ориентированная на технологию кругового конического уплотнения, означает более совершенное посадочное место с низким коэффициентом трения и максимальной пропускной способностью (Cv). Традиционные конструкции используют эллиптические уплотнения, которые создают большее сопротивление, трение и интерференцию профиля потока, что приводит к повышенному износу и снижению общей пропускной способности клапана.

Низкие выбросы

Низкие выбросы

Серия 33000 соответствует требованиям EPA Method 21, сертифицированным по стандарту EPA для малой утечки (Low-E) и неорганизованным выбросам согласно ISO-15848, в условиях как гелия, так и метана. Вращательное движение дроссельной заслонки по своей природе вносит меньше внешнего мусора (пыли) в сальниковую коробку по сравнению с линейным клапаном и вызывает меньший износ уплотняющих компонентов, что обеспечивает более длительное сокращение выбросов.

Специальные Приложения

Специальные Приложения

Разработанный с металлическими сиденьями и дополнительной расширенной конструкцией крышки, серия 33000 идеально подходит для поддержания нулевой утечки в суровых условиях, включая криогенные условия сжиженного газа (-196 C), а также огнестойкие среды, требующие сертификации API 607 и ISO EN 10497.

Меньше Времени Простоя

Меньше Времени Простоя

Когда приходит время выполнить необходимое техническое обслуживание, конструкция Masoneilan серии 33000 приносит огромные дивиденды. Полевые сменные посадочные кольца и дисковая конструкция из 2 частей обеспечивают быстрый осмотр, демонтаж и замену без разборки; экономя ваше ценное время простоя установки.

Дроссельные Клапаны Тройного Смещения Серии Masoneilan 33000

Применение в Промышленности Поворотный Регулирующий Клапан Masoneilan Серии 31000

Применение в Промышленности

СПГ, криогенный СПГ, нефтепереработка, нефтехимия, энергетика.

Ключевые Области Применения: Изоляция, Криогенная, Дистилляция, Гидрообработка, Риформинг, Крекинг, Вторичная, Смешивание,Закалка И Фракционирование, Сжатие Шихтового Газа, Разделение.
