Поворотный Регулирующий Клапан Masoneilan Серии 35002 Camflex™

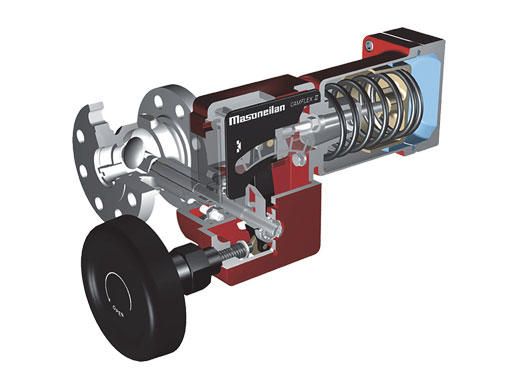

Описание:

Когда оригинальный Camflex был представлен в 1968 году, он создал революционно новую категорию регулирующих клапанов-вращающийся Глобус. Этот новый тип клапана соединил лучшие характеристики управления обычного шарового клапана с вращательным действием, чтобы создать клапан, способный заменить по крайней мере 80% регулирующих клапанов, используемых в то время.

С тех пор было сделано много улучшений и усовершенствований, и более 1 миллиона клапанов Camflex были установлены в широком диапазоне применений управления технологическими процессами. Все, начиная от самых элементарных применений воды до сильно эрозивных услуг, которые могли бы разорвать другие клапаны на части. Клапан Masoneilan Camflex разработан в первую очередь для того, чтобы быть отличным регулирующим клапаном и действительно оказался универсальным поворотным Шаровым регулирующим клапаном.

Широкий Диапазон Применения

Стандартная конструкция клапана Masoneilan Camflex включает в себя функции, которые либо являются необязательными, либо просто недоступны в конкурирующих клапанах.

Стандартная Упаковка С Низким Уровнем Выбросов

Одним из самых крупных источников летучих выбросов на заводах и трубопроводах являются клапаны, а именно утечки выбросов из упаковочного ящика и уплотнительных прокладок. Благодаря интегральной конструкции капота Camflex полностью исключает выбросы из соединения капота, что является огромным дифференцированным преимуществом по сравнению с глобусными клапанами аналогичного класса давления.

Camflex дополнительно выделяется минимизацией утечки упаковки, поскольку каждый выпускаемый сегодня клапан поставляется в стандартной комплектации с уплотнением EF, системой упаковки с низким уровнем выбросов. Эта простая двойная уплотнительная система с уплотнительным кольцом удовлетворяет требованиям FCI 91-1 (EPA).

Кроме того, опциональная низкоэмиссионная упаковочная система была независимо сертифицирована в соответствии с требованиями стандарта ISO 15848-1 класса А при проведении испытаний как на гелий, так и на метан. Измеренные результаты более чем в 25 раз жестче, чем требование <100 ppm. Эта система также удовлетворяет требованиям американской EPA Certified Low Leak Technology (CLLT).

Сведенные К Минимуму Детали

Masoneilan Camflex II включал в себя управление продуктом с первоначальной концепции. Он не только устраняет прокладку капота в стандартной конструкции, но и требует только одной заглушки поперек одного размера линии клапана. Конструкция имеет различные посадочные кольца для достижения различных условий потока без хлопот по изменению размера заглушки, сепаратора и / или штока. Это поможет свести к минимуму необходимый запас на полке и разделить общую деталь между другими установками Camflex того же размера корпуса.

Размер

1" через 16" (25 через 400 мм)

Узлы и соединения

Фланцевый: ANSI 150-600

Без фланцев: ANSI 150-600 UNI-DIN 10-100

Привинченный: NPT (1" через 2")

Материалы корпуса

Углеродистая сталь, нержавеющая сталь, высокий никелевый сплав

Приводы

Модель 35 пружинная диафрагма

Модель цилиндра серии 70

Отделка

Эксцентриковая поворотная пробка

 Неотъемлемые Характеристики:

Линейный

Поворотный Регулирующий Клапан Masoneilan Серии 35002 Camflex™  производства Baker Hughes (Бейкер Хьюз)
Сердцем клапана Camflex является его эксцентричная пробка.

CAM-flex

Сердцем клапана Camflex является его эксцентричная пробка. Эксцентрично вращающийся, двойной смещенный штекерный кулачок входит и выходит из седла. Это кулачковое действие устраняет трение во время его вращения, так как пробка удаляется от седла при его открытии, в отличие от других типов поворотных клапанов. Это обеспечивает точный контроль на всех отверстиях.

Заглушка смещена таким образом, что задняя кромка торца заглушки сначала соприкоснется с посадочным кольцом при закрытии.

Cam-FLEX

Заглушка смещена таким образом, что задняя кромка торца заглушки сначала соприкоснется с посадочным кольцом при закрытии. Дополнительное вращение штекера приводит к тому, что рычаги штекера слегка изгибаются, перемещая торцевую часть штекера в полный контакт с седлом. Это изгибающее действие обеспечивает плотное длительное сидение с плавным посадочным / разгрузочным действием.

Линейная характеристика потока Camflex обеспечивает небольшое изменение по мере приближения пробки к седлу.

Линейная характеристика потока с более высоким поворотом

Линейная характеристика потока Camflex обеспечивает небольшое изменение по мере приближения пробки к седлу. По мере того как штепсельная вилка кулачками входит в седло, скорость изменения потока постепенно уменьшается, пока вилка не соприкоснется с седлом. Это обеспечивает коэффициент Cv 100:1 для стабильной работы в более широком диапазоне расхода. Самые традиционные регулирующие клапаны типа глобуса предлагают максимум 50:1.

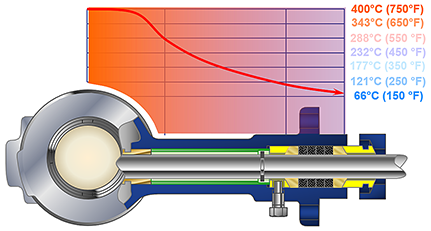

Цельнолитая удлинительная крышка обеспечивает эффективное излучение тепла при высоких температурах

Встроенная удлинительная крышка

Цельнолитая удлинительная крышка обеспечивает эффективное излучение тепла при высоких температурах, что позволяет использовать упаковочные материалы TFE с низким коэффициентом трения при полной номинальной рабочей температуре от-196C до 400C (от-320F до 750F). Упаковка на основе графита доступна в качестве опции для пожаробезопасных применений.

Разработанный, чтобы противостоять эрозии

Разработанный, чтобы противостоять эрозии

Наплавляют твердым сплавом Стеллит или твердый разъем является стандартным в каждом Camflex с дополнительным уплотнительные кольца и стопорные устройства, доступные для эрозии. Направляющие втулки расположены вне потока потока, чтобы предотвратить попадание повреждающего мусора на критические направляющие поверхности.

Эти характеристики помогают обеспечить длительный срок службы в жестких условиях эксплуатации.


Эти характеристики помогают обеспечить длительный срок службы в жестких условиях эксплуатации.

Меньше, легче, легко управляется

Меньше, легче, легко управляется

Masoneilan Camflex II также намного проще в установке и обслуживании благодаря своим гибким опциям корпуса. Выпускается с резьбовыми, фланцевыми или фланцевыми концами в соответствии с требованиями к соединению труб. Фланцевая конструкция также предлагается в конфигурации Camflex GR, которая соответствует фронтальному размеру большинства стандартных шаровых кранов, что позволяет упростить замену существующих клапанов.

Независимо от варианта концевых соединений, клапаны Camflex гораздо меньше и легче, чем изделия с шаровыми клапанами – как правило, вдвое меньше по размеру и вдвое меньше по весу.

Малошумный Вариант Отделки

Малошумный Вариант Отделки

Опциональное запатентованное устройство дифференциальной скорости (DVD) разделяет сжимаемые потоки потока на высокоскоростную сердцевину и низкоскоростной огибающий поток потока. Эта концепция дифференциальной скорости аналогична той, что используется в коммерческих реактивных двигателях, и обеспечивает шумоподавление до 18 дБА.

Поворотный Регулирующий Клапан Masoneilan Серии 35002 Camflex™

Применение в Промышленности Поворотный Регулирующий Клапан Masoneilan Серии 31000

Применение в Промышленности

Производство Электроэнергии, Нефтепереработка, Нефтехимия, Средний Поток Нефти И Газа, Восходящий Поток Нефти И Газа, Целлюлоза/Бумага.

Ключевые Области Применения: Конденсатор, градирня, реакторное здание, турбинное здание, основание реактора и ПБ, газовая турбина, баланс установки, дистилляция, Гидрообработка, риформинг, Крекинг, вторичное смешивание, закалка и фракционирование, сжатие шихтового газа, разделение, целостность трубопровода, операции, обезвоживание, охлаждение, разжижение, загрузка/отгрузка, регазификация, вспомогательное оборудование, обезвоживание/обработка, сжатие.
