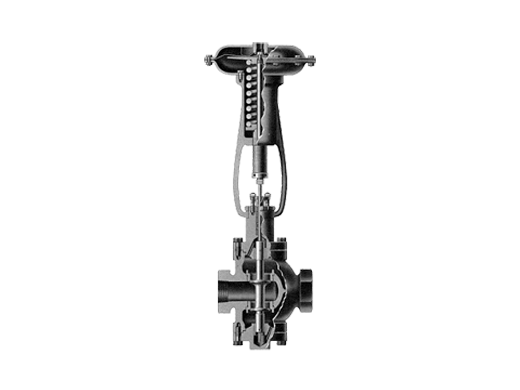

Регуляторы Снижения Давления Masoneilan 525-526 Серии для Обратного Давления И Перепада Давления

Особенности

Верхняя и нижняя направляющие

Принятый промышленный стандарт, особенно подходящий для двойных сидячих штекеров, чтобы обеспечить адекватную поддержку против боковых нагрузок.

Большая емкость с низким восстановлением

Пропускная способность находится на самом высоком уровне для современных двухседельных регуляторов и достигается с очень небольшим восстановлением давления, о чем свидетельствует высокий критический коэффициент расхода.

Снижение Мощности Отделкой

0,4-факторная отделка-наиболее практичная конструкция с двойным сиденьем, обеспечивающая существенное снижение производительности при сохранении желаемых характеристик потока.

 Высоко Производительные Материалы

Материалы конструкции были выбраны для высокой производительности и длительного срока службы при работе с высоким перепадом давления возможности клапана.

Высокотемпературное применение

Для температур, превышающих номинальную температуру материала мембраны, регулятор должен быть установлен с приводом ниже осевой линии корпуса регулятора. Мембрана будет защищена от высокой температуры конденсатным барьером в чувствительной линии и корпусе мембраны привода. В противном случае необходимо установить соответствующий конденсатный барьер. Обратитесь к заводу для получения дополнительной информации.

Конфигурации

Регуляторы моделей 525 и 526 предназначены для использования с приводами серии 10900 для снижения, обратного давления и перепада давления. Для выбора привода обратитесь к бюллетеню технических характеристик GEA19537A.

Общие сведения

Функция

  • Снижение Давления 525
  • Дифференциальное Снижение Давления
  • Обратное Давление 526
  • Перепад Обратного Давления 526-50

Обслуживание

Пар, Газ, Жидкости

Размер

 ¾ "Через 4” (от 20 до 100 мм)

Узлы и соединения

Фланцевый : ASME CL150-600

Сварной : BW или SW

Привинченный: NPT ¾ " через 2” (20-50 мм)

Материалы корпуса

Тип: глобус большой емкости с двойной усаженной верхней и нижней направляющей вилкой

Материалы: углеродистая сталь, нержавеющая сталь

Отделка:

Тип Штекера: Дисковый

Посадочное Кольцо: Резьбовое

Направляющая : тяжелая верхняя и нижняя направляющая

 Емкость : полная площадь, уменьшенная емкость во всех размерах

Приводы

Тип: Пружинная Диафрагма 10900

Регуляторы Снижения Давления Masoneilan 525-526 Серии для Обратного Давления И Перепада Давления производства Baker Hughes (Бейкер Хьюз)
