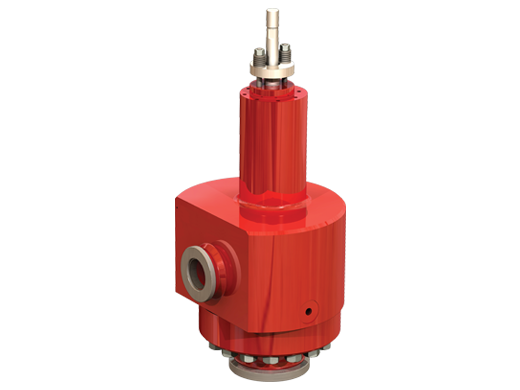

Клапан Для Тяжелой Нефти Серии Masoneilan 74000

Описание:

Клапан базового уровня серии 74000 характеризуется одноступенчатой отделкой, упакованной в корпус клапана углового типа и имеющей относительно простую геометрию потока как для корпуса клапана, так и для отделки. Эта простота пути подачи доказала успешность в направленных применениях для тяжелой нефти где высокоскоростные эрозионные струи разрушают более сложные уравновешивания клапана. Этот продукт был уникально успешен в жестких применениях рафинировки, где захваченные твердые частицы являются основной проблемой, и где другие обычные строгие сервисные планки катастрофически отказали. 74000 имеет общепромышленное одобрение для успеха в самых сложных условиях и часто указывается по имени у опытных пользователей. При поиске продуктов, которые выделяются на рынке, модель 74000 выделяется как уникальная как по дизайну, так и по производительности.

Размер

2 "x 3" через 12 " x 14” (50 x 80 мм через 300 x 350 мм)

Узлы и соединения

фланцевый или ступичный: ANSI 150-2500

Материалы корпуса

347 нержавеющая сталь; другие сплавы по запросу

Отделка

Удерживаемое корпусом посадочное кольцо с защитой Вентури для защиты корпуса; рифленая или канавочная заглушка с непрерывным тяжелым направляющим валом; элементы отделки, доступные в высоколегированной основе с эрозионностойким покрытием или керамикой; продувочное соединение для промывки верхней полости корпуса

Приводы

модель 87/88 мульти-пружинная оппозитная диафрагма; модель 51/52/53 поршневой цилиндр

Неотъемлемые Характеристики:

линейный

Клапан Для Тяжелой Нефти Серии Masoneilan 74000  производства Baker Hughes (Бейкер Хьюз)
Переработка растворов

Переработка растворов

Имея более чем 35-летнюю историю установки, клапаны серии Masoneilan 74000 играют уникальную роль в передовых операциях по переработке нефти. Один из передовых процессов рафинирования известен как остаточный Гидрокрекинг. Расположенный ниже вакуумной установки, этот процесс преобразует остатки "дна бочки" через реактор для получения высокоценных средних дистиллятов, таких как дизельное топливо. Эта жидкость насыщена точечными загрязняющими веществами и твердыми частицами, а в сочетании с абразивными катализаторами может разрушить обычные регулирующие клапаны в течение нескольких дней или даже хуже. Вот тут-то и время серии 74000-й.

Серия 74000-это следующий уровень строгого обслуживания, который берет на себя чрезвычайно эрозионные приложения, где традиционные продукты для снижения высокого давления, строгие продукты рафинирования обслуживания, такие как Masoneilan LincolnLog и 77003 series, становятся ограниченными из-за эрозионной характеристики потока.

Уникальный Дизайн для Обслуживания

Остаточный Гидрокрекинг привносит технологические характеристики, требующие наличия клапанных элементов, которые могут выдерживать комбинированную нагрузку давления и температуры с вовлеченными твердыми частицами, приводящими к сильной эрозии.

Некоторые из этих применений клапанов настолько эрозивны, что обычная стадия отсечки не является эффективной и фактически самоограничивается.

Концентрация захваченных твердых частиц и катализаторов процесса


Концентрация захваченных твердых частиц и катализаторов процесса

Конструкция 74000 противостоит этому с обширными переходными зонами и управлением путями потока для уменьшения столкновения с корпусом

Высокий Перепад Давления

Это может быть настолько серьезным и с такой высокой скоростью, что ограниченные пространства и запутанная геометрия многоступенчатой системы могут быть неэффективными, даже разрушительными, поскольку поток с высокой скоростью воздействует на обшивку и поверхности тела. Серия 74000 использует прочную одноступенчатую конструкцию с минимальным внутренним столкновением, что приводит к простым линиям потока и управляемой скорости.

Высокоскоростное Эрозионное Течение

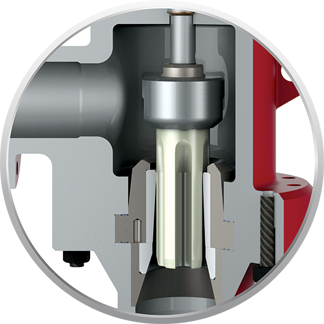

74000 использует уникально поверхностное покрытие карбида вольфрама на кольце штепсельной вилки и места и включает жертвенную керамическую заглушку Вентури под местом где скорость самая высокая и самая разрушительная.

Процесс Дегазации

Чтобы справиться с изменением состояния технологической жидкости из жидкости в газ в результате сильного перепада давления, 74000 имеет встроенный расширенный выпуск для управления скоростью потока вниз по потоку. Имейте в виду, что твердые частицы присутствуют в выходном потоке клапана, и при увеличении скорости выхода из-за дегазации присутствует сильная эрозия и разрушение.

Более Длительные Интервалы Между Техобслуживанием

Нефтеперерабатывающие установки, как правило, ориентированы на интервалы оборота в диапазоне около 3 лет. Во многих случаях низшие регулирующие клапаны управляют значительно более короткими интервалами, измеряемыми месяцами, а не годами. 74000 доказал значительно более длительные циклы, во многих случаях соответствующие целям 3+ лет, а некоторые приложения даже удваивают эти интервалы.

Клапан Для Тяжелой Нефти Серии Masoneilan 74000

Применение в Промышленности Клапан Для Тяжелой Нефти Серии Masoneilan 74000

Применение в Промышленности

Очистка.

Ключевые Области Применения: Остаточный гидрокрекинг, сброс тяжелой нефти, 2-фазный эрозионный сервис.
