3-ходовой Регулирующий Клапан Серии Masoneilan 80000

Размер

1” через 10” (25 через 250 мм)

Узлы и соединения

Фланцевый: ANSI 150 – 600, UNI-DIN 10 -100

Резьбовое соединениеNPT 3/4” через 2” (20 через 50 мм)

Сварной: BW или SW, ANSI 900-2500 по запросу

Материалы корпуса

углеродистая сталь; нержавеющая сталь; хром-моль

Приводы

модель 87/88 многопружинная диафрагма; модель 37/38 пружинная диафрагма; цилиндр

Отделка

вилка v-образного порта

Неотъемлемые Характеристики

линейный

Описание

Серия 80000 - это трехходовой регулирующий клапан для тяжелых условий эксплуатации, предназначенный для комбинированного или отвлекающего обслуживания. Стандартные функции включают в себя:

Тяжелая Направляющая

Конструкция Masoneilan серии 80000 включает в себя верхнюю направляющую в штекере, а также направляющую в местах расположения посадочного кольца, обеспечивающую чрезвычайно хорошо поддерживаемую и стабильную конструкцию.

Повышенная Производительность

Большие проточные галереи серии 80000 обеспечивают высокую производительность конструкций с низким давлением рекуперации. Высокие критические коэффициенты потока достигаются как в комбинирующих, так и в отклоняющих конфигурациях.

Стабильность Потока

Серия 80000 представляет собой двухседельную конструкцию с потоком, стремящимся открыть клапан в обоих портах. Это обеспечивает присущую ему динамическую стабильность, приводящую к отличным характеристикам регулирования дросселирования.

Широкий Рабочий Диапазон

Конструкции доступны в различных размерах и могут быть сконфигурированы для работы в чрезвычайно широком диапазоне температур. Это достигается за счет использования высокоэффективных материалов и конструктивных конфигураций.

Сокращение Выбросов

Серия 80000 может поставляться с упаковочной конструкцией Masoneilan LE, обеспечивающей низкие показатели выбросов, соответствующие различным экологическим нормам по всему миру.

Соответствие NACE

Конструкция для кислых сервисных приложений в соответствии со стандартом NACE MR0103 легко доступна. Также могут быть предоставлены приложения, требующие соответствия требованиям MR0175, 2003 Rev или ISO 15156.

  • Большие проходы потока обеспечивают эффективные возможности грязного обслуживания и высокую пропускную способность. Тяжелая заглушка клапана и направляющая штока обеспечивают динамическую стабильность, что приводит к превосходному управлению технологическим процессом и повышению производительности процесса.
  • Доступ верхнего и нижнего входа к внутренним компонентам клапана приводит к легкому встроенному доступу для обслуживания и ремонта.
  • Весьма прочная конструкция для надежной работы в сложных заводских условиях и системах управления технологическими процессами.

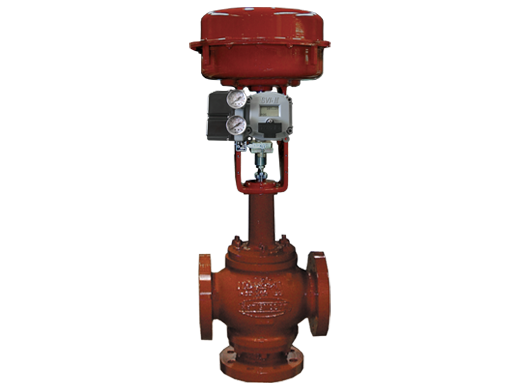

3-ходовой Регулирующий Клапан Серии Masoneilan 80000 производства  Baker Hughes (Бейкер Хьюз)

3-ходовой Регулирующий Клапан Серии Masoneilan 80000

Применение в Промышленности 3-ходовой Регулирующий Клапан Серии Masoneilan 80000

Применение в Промышленности

Производство Электроэнергии

Ключевые Области Применения: Реакторное здание, турбинное здание, реакторная площадка и BOP, парогенератор с рекуперацией тепла.
