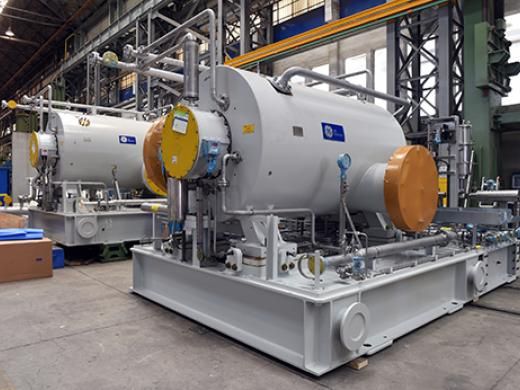

Центробежные компрессоры PCL

Разработанные для идеального соответствия требованиям трубопроводов

Наши компрессоры PCL разработаны таким образом, чтобы идеально соответствовать требованиям трубопроводов с точки зрения расхода, степени сжатия и расположения площадки. Компрессоры PCL - это очень гибкие машины, предназначенные для покрытия широкого спектра различных условий эксплуатации с максимальной производительностью в своем классе.

Кожухи выковываются с одной или двумя торцевыми крышками (вертикально разделенными), скрепленными болтами, сваренными или закрепленными срезными кольцами; всасывающее и нагнетательное сопла обычно расположены напротив друг друга, чтобы соответствовать требованиям компоновки станции. Осевой вход также доступен, когда соотношение давлений позволяет использовать одно рабочее колесо. Корпуса стандартизированы в соответствии с четырьмя различными номинальными диаметрами крыльчатки; каждый корпус может содержать до 4/5 рабочих колес для оптимизации производительности компрессора. Конструкция рабочих колес и компонентов статора предназначена для максимального повышения эффективности сжатия, степени сжатия и рабочего диапазона. Рабочие колеса могут быть фрезерованы из одной ковки или сварены. Компрессоры PCL оснащены опрокидывающимися радиальными и упорными подшипниками и системой сухих газовых уплотнений. Характеристики компрессора оптимизированы для прямого соединения с приводом газовой турбины или высокоскоростным электродвигателем.

Центробежные компрессоры PCL производства  Baker Hughes (Бейкер Хьюз)
